304亚搏足球管酸洗钝化的作用

       304亚搏足球管在退火过程中，表面会形成一层氧化皮，氧化皮由氧化铬、氧化铁等合金元素氧化物组成。这些氧化物通常含有Cr2O3和尖晶石FeO Cr2O3(即FeCr2O4)结构，在酸性溶液中特别难溶解。此外，基体表面会形成一层贫铬层，导致钢的耐蚀性下降。而在这种情况下生产厂家通常会对钢管进行酸洗钝化处理，使其耐腐蚀能力发挥得更大。下面，亚搏(中国)亚搏足球就带你了解304亚搏足球管酸洗钝化的作用。        304亚搏足球管抗腐蚀主要是由于表面覆盖着一层极薄的(约1nm)致密的钝化膜，这层膜能把腐蚀介质隔离，是亚搏足球防护的基本屏障。钢管钝化具有动态特征，不应看作腐蚀完全停止，而是形成扩散的阻挡层，使阳极反应速度大大降低。通常在有还原剂(如氯离子)情况下倾向于破坏膜，而在氧化剂(如空气)存在时能保持或修复膜。工件放置于空气中会形成氧化膜，但这种膜的保护性不够完善。

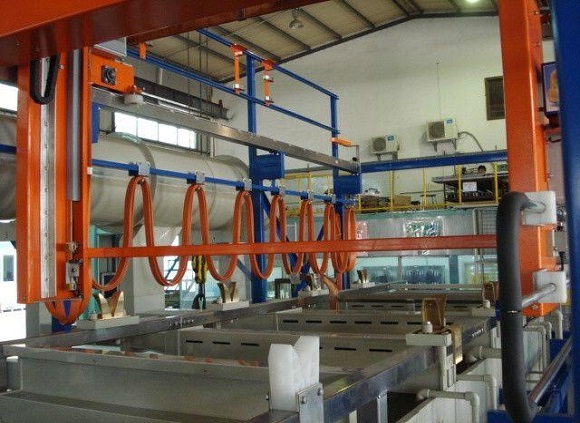

       通常先要进行彻底清洗，包括碱洗与酸洗，再用氧化剂钝化，才能保证钝化膜的完整性与稳定性。酸洗的目的之一是为钝化处理创造有利条件，保证形成优质的钝化膜。因为通过酸洗使亚搏足球制品管表面平均有10um厚一层表面被腐蚀掉，酸液的化学活性使得缺陷部位的溶解率比表面上其它部位高，因此酸洗可使整个表面趋于均匀平衡，一些原来容易造成腐蚀的隐患被清除掉了。

       但更重要的是，通过酸洗钝化，使铁与铁的氧化物比铬与铬的氧化物优先溶解，去掉了贫铬层，造成铬在亚搏足球焊管表面富集，这种富铬钝化膜的电位可达+1.0V(SCE)，接近贵金属的电位，从而能提高抗腐蚀的稳定性。不同的钝化处理也会影响膜的成分与结构，从而影响不锈性，如通过电化学改性处理，可使钝化膜具有多层结构，在阻挡层形成CrO3或Cr2O3，或形成玻璃态的氧化膜，使管材能发挥最大的耐蚀性。        以上内容就是304亚搏足球管酸洗钝化的作用内容了，酸洗可以去除表面的氧化层和贫铬层，钝化钢管表面，提高耐蚀性。其次，酸洗钝化后生成一层致密的氧化膜，这层膜在一般介质中不生锈、腐蚀的关键。因此，304亚搏足球管不一定非要酸洗，只有在表面有氧化皮的情况下才需要。
